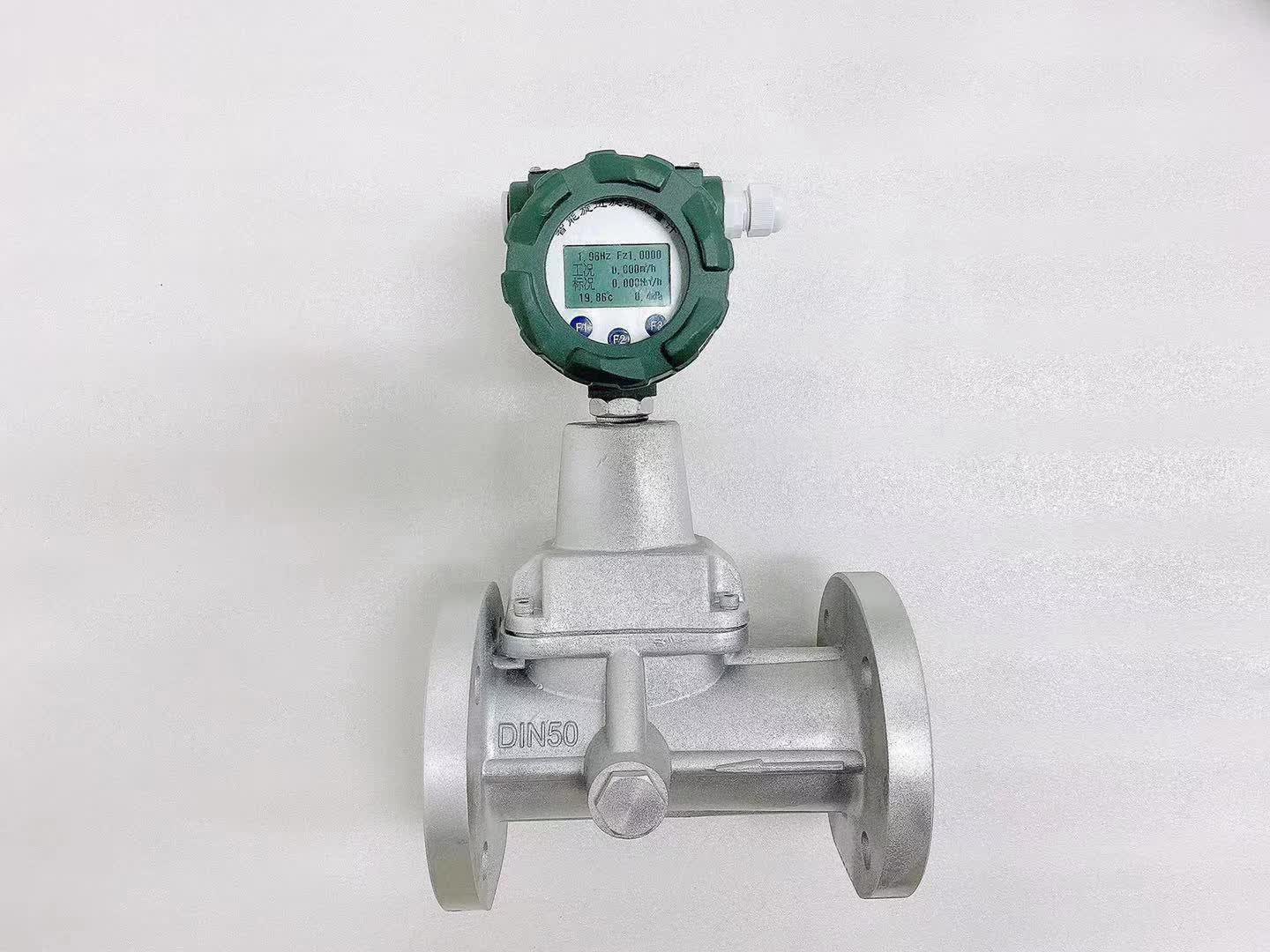

一、誠通CTLUX系列旋進旋渦流量計結構和測量原理
當流體通過由螺旋形葉片組成的旋渦發生器后，流體被迫繞著發生體軸劇烈旋轉，形成旋渦。當流體進入擴散段時，旋渦流受到回流的作用，開始作二次旋轉，形成陀螺式的渦流進行現象。該進行頻率與流量大小成正比，不受流體物理性質和密度的影響。檢測元件測得流體二次旋轉進動頻率，就知道了流量。而且能在較寬的流量范圍內獲得良好的線性度。流量計算式為：K（流量儀表系數）=F（旋渦頻率）/Q（體積流量）
旋進旋渦流量計屬于速度式測量儀表。它通過測量與流量成正比的頻率信號，來測量流體的體積流量。進入流量計的流體，通過旋渦發生器產生旋渦流，旋渦流在文丘利管中旋進，至收縮段突然節流使旋渦流加速。智能旋進旋渦流量計主要用于氣體的測量，積算儀中微處理器按照氣態方程進行溫壓補償，并自動進行壓縮因子修正。
二、CTLUX天然氣流量計安裝注意事項
為了使旋進旋渦流量計能工作在正常狀態，安裝使用人員必須了解所裝儀表的具體結構、特點以及流量信號的轉換，了解信號傳輸過程中各環節的作用，按產品說明書進行安裝使用。一般來說旋進旋渦流量計安裝使用應注意以下幾點：
1.選擇合理的安裝場所。安裝場所應避開強電力設備，高頻設備、強電源開關設備；避開高溫熱源和輻射熱源影響；避開高溫和強腐蝕氣氛影響；避開強烈振動并且安裝、布線、維修方便。在傳感器上游和下游，必須消除由于過長的管道所產生的振動。
2.儀表一般要求水平安裝，被測流體的流向應與殼體上指示流向的箭頭一致。亦可垂直或傾斜安裝。當測量液體時，應確保傳感器總是完全充滿液體。為了檢修時不致影響流體的正常傳輸，建議在儀表的安裝段另增設旁路。
3.旋進旋渦流量計對前后直管段的要求較低，原理上允許流量計前后不需要直管段，但一般要求儀表前有3D長度的直管段，儀表后1D長度的直管段。特殊情況要求5D和3D長度。 當單彎管或雙彎管的彎管半徑大于1.8D時，流量計前后可以不要直管段。各種不同管道安裝條件下所需的直管段長度。
4.測量氣體或蒸汽時可采用沮度壓力補償，溫度計和壓力 計的安裝位置。
5.當被測流體中含有雜質時，應在儀表前裝上過澹器或過 濾網，但仍應保證儀表前的直管段要求。
6.測量少量異相的氣液兩相流時傳感器安裝方法。測量液 體時，管道中可能有少量的氣相，其含量不超過規定的氣一液兩 相流體，為防止氣體在傳感器內滯留，必須安裝氣體分離器。測 量氣體時，當管道被所測氣體可能產生的冷凝液，及氣體中存在 未被除掉的不穩定液相，為防止液體在傳感器內滯留、**垂直安裝。測高、低溫流體時傳感器自身應有有效的保握措施。
